产品介绍：

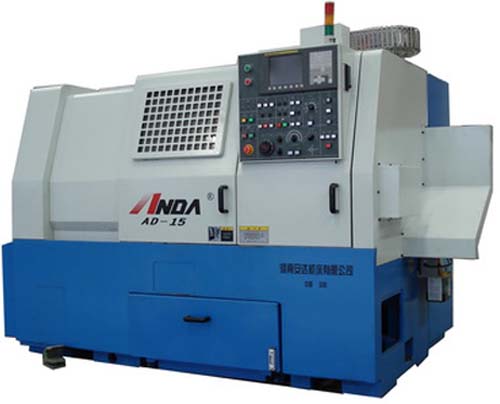

   本机床属于半闭环控制系统的全功能数控车床，适宜加工各种形状复杂的轴、套、盘类零件，如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等的加工。AD-25M是具有铣削功能的高速、高效车削中心，除具有车削功能外，还增加了钻、铣功能，能够实现X、Z、C 三轴联动，可用于加工各种轴类、盘类零件。能够满足金属及有色金属高速切削的要求。在机床设计中采用独特的技术，增加了机床的刚性，重切削稳定性更高。本机床的加工精度为IT5～IT6，表面粗糙度Ra0.4um, Ra0.8um(黑色金属)。作为通用性极高的机床，特别适用于精密零件的加工。工艺适应性强、效率高、精度高、质量高。可广泛适用于汽、摩、火车轮毂、活塞、轴套等配件、航天、家电、液压气动、轴承、仪器仪表、五金阀门等制造业零件的批量加工，是理想的机械加工设备。

项目	单位	AD-10	AD-15	AD-15B
最大旋径	mm	360	440	440
最大切削外径	mm	300	300	320
床鞍上最大切削直径	mm	170	255	220
最大切削长度	mm	500/750/1000	450	450/700/950
两顶心间距离	mm	600/850/1100	600	600/850/1100
自动送料最大直径	mm	36	52	52
X轴行程	mm	170	180	190
Z轴行程	mm	510/760/1010	480	510/760
X/Z轴快移速度	m/min	18/20	18/20	18/20
X/Z轴进给率	mm/min	5000	5000	5000
X/Z轴手动进给率	mm/min	1260	1260	1260
主轴转速	rpm	50-5000	50-4500	50-4500
主轴头规格	mm	A2-5	A2-6	A2-6
卡盘尺寸	inch	6"	8"	8"
主轴前轴承内径	mm	80	100	100
主轴孔径	mm	50	62	62
最小分度		—	—	—
刀具数量		8	8	8
换刀时间	s	0.58	0.58	0.58
刀柄尺寸	mm	20×20	25×25	25×25
镗孔刀柄直径	mm	32	40	40
旋转刀具速度	rpm	—	—	—
主电机额定功率	kw	7.5	15	11
X轴伺服电机	kw	1.2	1.2	1.2
Z轴伺服电机	kw	1.4	1.4	1.4
动力刀具电机	kw	—	—	—
尾座最大行程	mm	360/610/860	460	360/610/860
尾座轴颈	mm	80	80	80
尾座轴行程	mm	100	130	100
尾座轴心锥度		MT-4	MT-4	MT-4
冷却液容量	L	120	200	120
总电源	kw	20	25	25
机床重量	kg	3500/4000/4500	4500	4500/5000/5500
机床高度	MM	1700	1650	1820
占地面积	m㎡	2255/2705/3180×1460	2270×1470	2255/2710×1460
Z向定位精度 R	MM	0.01	0.01	0.01
Z向定位精度 B	MM	0.012	0.012	0.012
Z向定位精度 A	MM	0.025	0.025	0.025
X向定位精度 R	MM	0.007	0.007	0.007
X向定位精度 B	MM	0.006	0.006	0.006
X向定位精度 A	MM	0.016	0.016	0.016
控制系统：FANUC 系列或西门子系列，三菱系列
