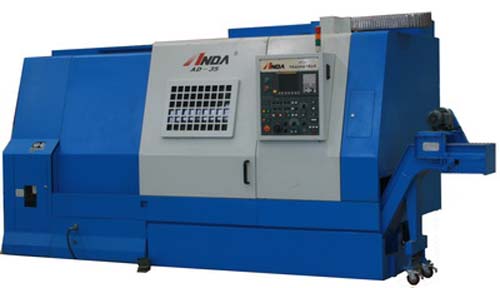

产品介绍： |
|
本机床属于半闭环控制系统的全功能数控车床，适宜加工各种形状复杂的轴、套、盘类零件，如车削内、外圆柱面、圆锥面、圆弧面、端面、切槽、倒角、车螺纹等的加工。ADM系列是具有铣削功能的高速、高效车削中心，除具有车削功能外，还增加了钻、铣功能，能够实现X、Z、C 三轴联动，可用于加工各种轴类、盘类零件。能够满足金属及有色金属高速切削的要求。在机床设计中采用独特的技术，增加了机床的刚性，重切削稳定性更高。本机床的加工精度为IT5～IT6，表面粗糙度Ra0.4um, Ra0.8um(黑色金属)。作为通用性极高的机床，特别适用于精密零件的加工。工艺适应性强、效率高、精度高、质量高。可广泛适用于汽、摩、火车轮毂、活塞、轴套等配件、航天、家电、液压气动、轴承、仪器仪表、五金阀门等制造业零件的批量加工，是理想的机械加工设备。
|
项目 |
单位 |
AD-25 |
AD-25M |
AD-35 |
|
最大旋径 |
mm |
520 |
520 |
660 |
|
最大切削外径 |
mm |
420 |
420 |
550 |
|
床鞍上最大切削直径 |
mm |
360 |
300 |
420 |
|
最大切削长度 |
mm |
530/905/1405/1905 |
530 |
780/1530/1890/2890 |
|
两顶心间距离 |
mm |
625/1000/1500/2000 |
625 |
890/1640/2000/3000 |
|
自动送料最大直径 |
mm |
72 |
72 |
80 |
|
X轴行程 |
mm |
230 |
230 |
305 |
|
Z轴行程 |
mm |
590/965/1465/1965 |
590 |
855/1605/1965/2965 |
|
X/Z轴快移速度 |
m/min |
12/15 |
12/15 |
12/15 |
|
X/Z轴进给率 |
mm/min |
5000 |
5000 |
5000 |
|
X/Z轴手动进给率 |
mm/min |
1260 |
1260 |
1260 |
|
主轴转速 |
rpm |
35-3500 |
35-2500 |
25-2500 |
|
主轴头规格 |
mm |
A2-8 |
A2-8 |
A2-8 |
|
卡盘尺寸 |
inch |
10" |
10" |
12" |
|
主轴前轴承内径 |
mm |
130 |
130 |
160 |
|
主轴孔径 |
mm |
87 |
87 |
92 |
|
最小分度 |
|
— |
0.001 |
— |
|
刀具数量 |
|
12 |
12 |
12 |
|
换刀时间 |
s |
1 |
0.4 |
1 |
|
刀柄尺寸 |
mm |
25×25 |
25×25 |
25×25 |
|
镗孔刀柄直径 |
mm |
40 |
40 |
50 |
|
旋转刀具速度 |
rpm |
— |
40-4000 |
— |
|
主电机 |
kw |
18.5/15 |
18.5/15 |
30/22 |
|
X轴伺服电机 |
kw |
1.6 |
3 |
3 |
|
Z轴伺服电机 |
kw |
3 |
3 |
4 |
|
动力刀具电机 |
kw |
— |
A3/10000i |
— |
|
尾座最大行程 |
mm |
490/865/1365/1865 |
490 |
760/1500/1900/2900 |
|
尾座轴颈 |
mm |
85 |
85 |
110 |
|
尾座轴行程 |
mm |
80 |
80 |
100 |
|
尾座轴心锥度 |
|
MT-5 |
MT-5 |
MT-5 |
|
冷却液容量 |
L |
200/230/280/330 |
200 |
200/250/280/350 |
|
总电源 |
kw |
35 |
40 |
46 |
|
机床重量 |
kg |
5000/5500/6500/7500 |
5000 |
8000/10000/11000/15000 |
|
机床高度 |
MM |
1950/1970/2050 |
1950 |
2130 |
|
占地面积 |
m㎡ |
3000/3380×1545 4550×1630 4960×1900 |
3000×1545 |
3620×1820 4725×1840 5825×1900 7000×2200 |
|
Z向定位精度 R |
MM |
0.01 |
0.01 |
0.01 |
|
Z向定位精度 B |
MM |
0.012 |
0.012 |
0.012 |
|
Z向定位精度 A |
MM |
0.025 |
0.025 |
0.025 |
|
X向定位精度 R |
MM |
0.007 |
0.007 |
0.007 |
|
X向定位精度 B |
MM |
0.006 |
0.006 |
0.006 |
|
X向定位精度 A |
MM |
0.016 |
0.016 |
0.016 |
|
控制系统：FANUC 系列或西门子系列，三菱系列 |
|
|
|
|
|
|
